关于雄安新区的未来，人们抱有太多期望，也充满好奇。

尽管雄安新区整体规划还未出台，但作为先行领域，雄安新区交通规划的顶层设计理念已经开始逐渐浮现。未来，雄安新区对外交通将主要依靠机场和高铁、高速路网，新区内部将更多依靠轨道交通和公共交通。大广场、宽马路的传统思维将被摒弃，密路网、小街区、绿色智能交通将出现在雄安。

另一个备受关注的未知数是，雄安新区的交通是否都会进入地下？

在2017年6月的“中国城市百人论坛”上，京津冀协同发展专家咨询委员会组长徐匡迪透露，雄安新区的规划方案编制中，21世纪的地下管廊式基础设施是新区建设的一大亮点，雄安新区建设将把城市交通、城市水、电、煤气供应、灾害防护系统全部放在地下，以高铁、车站、市内交通等为例，均会置于地下。而地上部分将让给绿化、让给人行道。

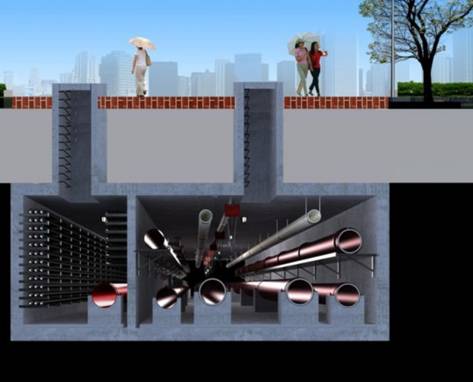

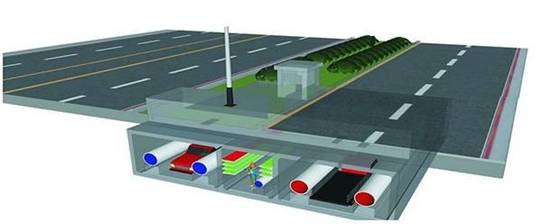

地下综合管廊是 “城市地下管线综合体”，被称作城市的“血管”和“神经”，担负着输送介质、能量和传输信息的功能，是城市的“生命线”。国务院在2015年印发了《关于推进城市地下综合管廊建设的指导意见》，大力推动地下综合管廊建设，以解决城镇化进程加速背后的空间资源紧张问题。

雄安新区地下综合管廊建设备受关注，建成后地下综合管廊的运维工作也将同样备受关注。摄像头实时监控、温湿度控制、有毒有害气体控制、烟感探测感应、无人机巡检……靠着现代科技的帮忙，“长眠”地下的各种管线将很少再被打扰，更不必担心隔三差五被挖出来“收拾”，一个崭新的“无线”新区将出现在人们面前……

由于城市地下管廊中要通电力、通讯、燃气等，存在安全隐患，可能存在多种有毒气体，例如CO,H2S,NO2,SO2，另外也可能缺氧，从而威胁工作人员的安全。

以下以武汉中央商务区地下综合管廊为例，介绍地下城市综合管廊综合传感器应用方案：

武汉中央商务区地下综合管廊，是我国唯一在城市中心区建设的综合管廊，也是华中地区第一条城市综合管廊。在这条地下管廊综合仓内，除了给水管道和各种电缆外，还安装了视频监控、火情监控、自动灭火等多种智能化设备。以下，为您简单介绍一下该地下管廊建设中的气体检测系统、自动灭火系统，以及高压电缆温度测量装置。

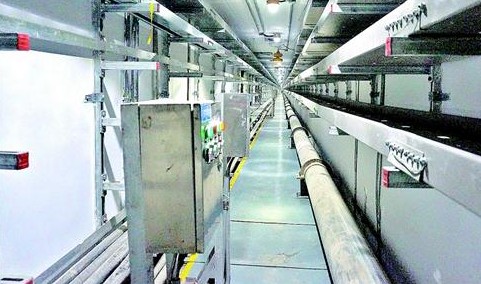

武汉中央商务区地下综合管廊的综合仓。资料图

气体检测系统

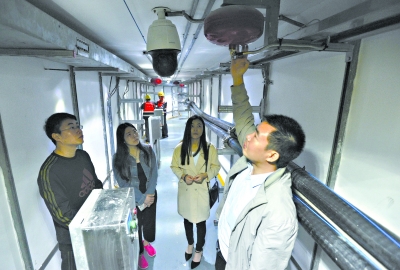

在长达数公里的地下管廊系统中，有一个带有数显的黄色仪器屏幕。该仪器便是在每个防火分区设置的一组气体检测器，这些气体检测器内只有各类气体传感器，可分别检测氧气、一氧化碳、甲烷、硫化氢等气体。当这些气体达到一定浓度时，系统可联动风机进行排风。这样的装置在管廊内平均200米范围内就设置一个。

除了气体检测系统，综合管廊通风系统则采取机械通风与自然通风相结合的方式，在每一个通风口处设机械排风兼排烟风机。当管廊内温度超过40℃时，温控风机自动开启；当管廊内温度低于35℃时，排风机自动关闭。

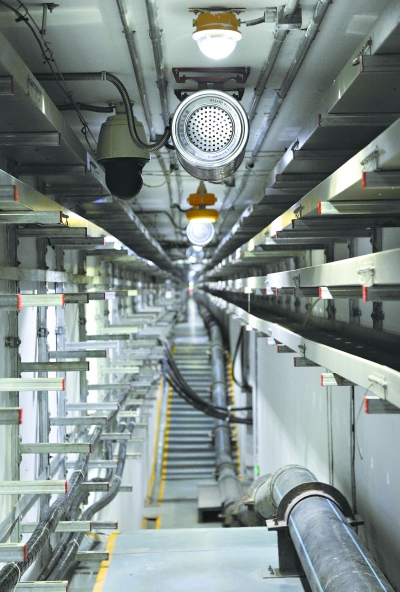

地下综合管廊内景，资料图

自动灭火系统

为确保安全，管廊中每隔10米就安装自动灭火系统。一旦发生火灾，灭火器会自动开启进行灭火。

在双仓地下综合管廊采用了两种自动灭火系统：超细干粉灭火器和气溶胶灭火器。其中超细干粉灭火器用于高压仓，灭火效率高、速度快，能够迅速控制火势和扑灭火灾；气溶胶灭火器用于综合仓，按照防护单元设置灭火装置及气体消防控制器，可扑灭固体、液体及一般电器火灾，灭火效率较次于超细干粉灭火器。

综合管廊高压电力仓，资料图

电缆温度测量装置

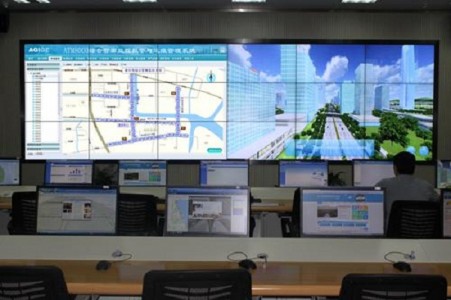

另外，在综合管廊高压电力仓内，每根高压电力电缆的表面，都有两根蓝色的细线依附在电缆上。原来，它们是带有温度传感器元件的温度测量装置，可准确测温，并将温度传送至监控室。同时，地面工作人员坐在监控室内可对地下的空气环境、电缆的输电量、负荷量乃至缆线表层的温度进行实时监测，一目了然。

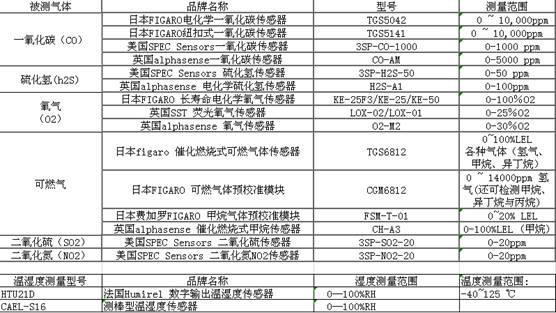

3Xmaker平台提供地下管廊可用传感器选型：提供进口CO,H2S,NO2,SO2,O2传感器，以及温湿度传感器解决方案。

详情，请登录www.3xmaker.com 了解更多。
