FOTRIC X云智能诊断热像仪

FOTRIC X云智能诊断热像仪

售价:
¥电话咨询
简介:
FOTRICX云智能诊断热像仪简介:品牌:FOTRICX-Ti8/Ti6/Ti8A/Ti6A智能诊断热像仪,640×480/384×288像素,一键快速自动对焦,5.5英寸OLED高清触摸显示屏,180度可旋转镜头。详情: 云热像,数据化开启智慧运维    预测性维护实
联系报价咨询购买

产品介绍

FOTRIC X智能诊断热像仪

简介:

品牌:FOTRIC

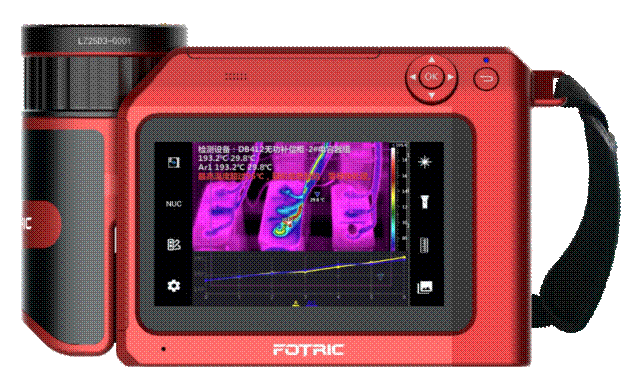

X-Ti8/Ti6/Ti8A/Ti6A 智能诊断热像仪,640×480/384×288像素,一键快速自动对焦,5.5英寸OLED高清触摸显示屏,180度可旋转镜头。

详情:



云 热 像,数 据 化 开 启 智 慧 运 维



FOTRIC X云智能诊断热像仪





预测性维护

实施PdM预测性维护的优选工具

PdM预测性维护是以状态为依据的维护。在机器运行时,对它的主要(或需要)部位进行定期(或连续)的状态检测和故障诊断,判定设备所处的状态,预测设备状态未来的发展趋势。

与传统热像仪相比,FOTRIC X云热像可直接诊断设备当前状态和预测未来可能的故障隐患,基于PdmIR热像数据管理系统会自动管理并整合设备台账、巡检任务和巡检数据,能帮助用户的工作效率提升十倍,帮助用户建立PdM预测性维护体系。



云热像相比热像仪的优势



FOTRIC X云智能诊断热像仪



云热像“慧”聚四大性能

慧诊断、慧预测、慧管理、慧快十倍



热像仪只能提供温度值和热分布图像,不能直接诊断设备当前的状态和预测未来可能的故障隐患,不能自动进行数据管理,每次巡检都将耗费大量时间进行后期的数据处理分析,非常不利于用户建立PdM预测性维护体系。

FOTRIC X云热像“慧”聚四大性能,帮助用户以极小的投入构建基于大数据的智慧运维体系,加快实现工业4.0。



FOTRIC X云智能诊断热像仪



FOTRIC X云热像自动实现设备与检测数据的关联存储。完全剔除了派工单打印、编号记录、照片诊断分析、照片分类保存、制作报告等耗费大量数据处理成本的环节。与热像仪相比,FOTRIC X云热像的工作效率提高了10倍。



FOTRIC X云智能诊断热像仪



强大的硬件性能



FOTRIC X云智能诊断热像仪

专有技术

复合调色聚焦成像技术



利用FOTRIC的复合调色聚焦成像技术,其出色的热成像质量,非常适用于复杂场景中分析特定目标的细微温差,有利于现场快速得出正确的诊断结论。



FOTRIC X云智能诊断热像仪

复合调色聚焦成像技术开启前的热像图                              复合调色聚焦成像技术开启后的热像图



高温差均衡成像技术



利用FOTRIC的高温差均衡成像技术,可以在高温差场景中,清晰显示所有目标的热梯度。



FOTRIC X云智能诊断热像仪

高温差均衡成像技术开启前的热像图                           高温差均衡成像技术开启后的热像图



细节增强融合成像技术



利用FOTRIC的细节增强融合成像技术,支持在热像图上融合可见光轮廓细节,轻松定位故障的具体位置。



FOTRIC X云智能诊断热像仪

细节增强融合成像技术开启前的热像图细节                                          增强融合成像技术开启后的热像图



强大的PdmIR热像数据管理系统



基于PdmIR热像数据管理系统,轻松实现设备台账管理、巡检任务管理、巡检数据管理、诊断规则管理,对于每次巡检的数据自动进行结构化处理、分类存储和深度整合,节约用户90%的数据处理成本,帮助用户以极小的投入构建基于大数据的智慧运维体系。



结构化搜索引擎



FOTRIC X云智能诊断热像仪



一键生成检测报表、支持定制化报告格式



鼠标轻轻一点,PdmIR热像数据管理系统自动生成用户所需的巡检报表,直观展现设备目前的工作状态以及巡检的工作成果。



FOTRIC X云智能诊断热像仪

云服务

巡检数据跨地域管理



标配100G云服务空间实现本地数据与云端数据的上传、下载、同步和共享,打破空间壁垒,帮助用户实现巡检数据跨地域管理。



FOTRIC X云智能诊断热像仪



专家秘钥

由热像专家提供现场实施咨询服务



FOTRIC X云智能诊断热像仪





技术参数







  云热像型号X-Ti8AX-Ti6AX-Ti8X-Ti6  FOTRIC X云热像  红外分辨率640X480384X288640X480384X288  超像素技术有     (增强到1280x960像素)有     (增强到768x576像素)有     (增强到1280x960像素)有     (增强到768x576像素)  热灵敏度 (NETD)<30mk(0.03℃@30℃)  视场角(FOV)25°×19°50°×38°  空间分辨率(IFOV)0.68mrad1.14mrad1.36mrad2.27mrad  帧频60Hz  zui小成像距离0.2m0.1m0.1m  对焦连续、自动(单次)或手动  显示屏类型5.5英寸OLED触摸显示屏  显示屏分辨率1920×1080像素,1080P超高清显示屏  显示屏对比度1000000:1  复合调色聚焦成像技术FOTRIC自有复合调色聚焦成像技术  高温差均衡成像技术FOTRIC自有高温差均衡成像技术  细节增强融合成像技术FOTRIC自有细节增强融合成像技术  热像照片自动命名有,基于设备台账或扫描二维码  测温范围-40℃~700℃-20℃~700℃-40℃~700℃-20℃~700℃  测量精度±2℃或±2%,取大值(环境温度在10℃~35℃时)  测温模式16个可移动点测温     16个可移动区域测温     (方形测温区域)     16条可移动线测温12个可移动点测温     12个可移动区域测温     (方形测温区域)     12条可移动线测温16个可移动点测温     16个可移动区域测温     (方形测温区域)     16条可移动线测温12个可移动点测温     12个可移动区域测温     (方形测温区域)     12条可移动线测温  分区发射率校正本机支持每个测量点、测量区域和测量线设定独特的发射率,提升测量精度  GPS定位在室外将GPS位置信息自动添加至每张静止图像中  无线连接支持Wi-Fi和BlueTooth无线传输  4G传输内置4G数据流量实时传输模块  数据管理FOTRIC自有结构化数据引擎  扫码快速巡检扫描识别设备二维码或条码,快速跳转至对应被测设备,自动关联巡检数据  下载巡检任务支持SD卡、USB线、Wi-Fi、4G模块的方式一键下载巡检任务  上传巡检任务支持SD卡、USB线、Wi-Fi、4G模块的方式一键上传巡检任务  巡检任务显示本机直观显示巡检任务数量、设备层级、设备台账等信息  任务进度提示本机直观显示当次巡检任务的总量信息和已完成数量信息  拍摄模板引导红外热像仪场景匹配的智能实现(发明砖利)  内置诊断标准有,本机可内置用户自定义的设备管理标准、行业诊断标准或行业专家经验  现场智能诊断有,现场巡检自动调用内置诊断标准实时诊断,诊断结论自动保存在热像图内  调色板支持全屏预览调色版,内置15种标准调色板和15种反转调色板  全辐射红外视频录制本机支持分析和存储全辐射红外视频,支持自定义采样帧频或间隔  传输方式支持USB、HDMI、SD卡、Wi-Fi、BlueTooth、4G  存储介质内置16G闪存+512G高速SD卡内置16G闪存+256G高速SD卡内置16G闪存+512G高速SD卡内置16G闪存+256G高速SD卡  USBType-C型USB3.0接口,支持数据传输至PC  人体工程学设计180°可旋转铰链式镜头  热像仪尺寸215x144x90mm  保修期整机质保2年,电池质保5年,核心探测器质保10年  PdmIR热像数据管理系统  设备台账电子化支持,由Excel文件批量导入设备台账,以目录树的形式建立设备电子台账,云端同步  设备属性支持5种设备自定义属性  账户权限管理支持,由超级管理员按工作需要创建巡检账户  巡检任务管理支持,根据巡检计划需要,自定义选择待测设备台账,创建巡检任务,     巡检任务可导入至FOTRIC X云热像  自动批量生成报告支持,可按设备台账、巡检任务、缺陷类型等维度自动批量生成巡检报告  数据统计自动生成巡检任务完成情况的统计数据  数据与巡检人员关联支持,通过账户体系实现巡检数据与巡检人员的自动关联  任务属性支持5种任务自定义属性  巡检绩效报表一键自动生成巡检人员的巡检绩效报表  检索功能有,结构化搜索引擎  历史数据曲线基于结构化数据引擎,自动生成设备历次巡检的温度曲线或温升曲线  热像图片分析包括添加或修改热像分析工具、调色板等专业分析功能  诊断规则支持自定义诊断规则、批量导入诊断规则、云端同步规则  预置诊断规则支持,预置用户自定义的设备管理标准、行业诊断标准或行业专家经验算法  云服务  云服务空间标配100G云服务空间  云服务支持本地与云端的数据进行上传、下载、同步和共享  专家秘钥(现场实施咨询服务)  设备台账电子化服务由热像专家完成设备台账的录入和电子化  专家巡检服务由热像专家建立设备巡检模板,导入诊断规则  设备二维码服务由热像专家现场制作设备的二维码,并粘贴在对应的设备上  专业热像培训服务由热像专家提供专业的热像培训服务,包含理论知识培训和现场巡检实测培训  现场服务时间标准服务工时8小时  标准配置云热像主机(带镜头)、可充电锂电池(3块)、电池充电器、镜头盖、USB线缆、HDMI连接线、高速SD卡、保修卡、用户     手册、原厂标定证书、手腕带、颈带、card reader 、U盘、硬质便携箱、PdmIR热像数据管理系统、云服务空间100GB、专     家秘钥(现场实施咨询服务1天)。





可选镜头





云热像型号镜头型号视场角(FOV)1m距离测量范围1cm²物体测温距离Fotric X-Ti8AL08-X-Ti8A8°×6°N/A15.5mL12-X-Ti8A12°×9°N/A10mL50-X-Ti8A50°×37°0.93m×0.69mN/AFotric X-Ti6AL07-X-Ti6A7°×5°N/A10.5mL12-X-Ti6A12°×9°N/A6mL85-X-Ti6A85°×66°1.83m×1.37mN/AL46-X-Ti6A46°×35°0.85m×0.64mN/A





可选配件





  S11:现场实施咨询服务  由红外热像专家提供云热像现场实施服务,每天完成30台现场设备(包含每台设备的测试模板、设备诊断规则、设备二维  码打印和安装、现场热像巡检任务的培训服务)。  S21:服务器  S31:4G流量卡  提供预装FOTRIC PdmIR热像数据管理系统的服务器。  支持云热像进行4G无线传输,包含流量1GB/月,有效期12       个月。  S41:云服务空间扩展服务  LW1-X-Ti8:主机延保1年  100G云服务空间。  云热像X-Ti8主机延保服务,延保*多不超过3年。  LW1- X-Ti6:主机延保1年  LC1- X-Ti8:原厂标定服务  云热像X-Ti6主机延保服务,延保*多不超过3年。  对于单个镜头,温度量程从-40℃~700℃的范围内,在热像  仪无  LC1- X-Ti6:原厂标定服务  S61:颈带  对于单个镜头,温度量程从-20℃~700℃的范围内,在热像    仪无法通过计量校准时,需要制造厂家重新对热像仪进行        温度标定服务。  现场使用云热像巡检时,可将云热像挂在脖子上,预防意外      掉落。  S63:便携软包  S64:硬质便携箱  便于携带云热像的软质尼龙包,带有腰带和肩带。  提供结构坚固且防水的塑料便携箱,牢牢固定所有器件。支       持锁扣防盗和通气阀,便于航空运输。  S71:Type-C3.0接口USB线缆  S72:高清视频线  用于通过USB协议将云热像连接至计算机进行通讯。  HDMI高清连接线可用于将图像从云热像传输至显示器上。  S81:可充电锂电池   S82:锂电池充电器  大容量可充电锂电池,续航时间不低于5小时,能够延长现场        检测的时间。  DCP座充型锂电池充电器,由LED灯指示充电状态。










咨询该商品价格

品名:FOTRIC X云智能诊断热像仪
