FOTRIC 280 科研热像仪

FOTRIC 280 科研热像仪

售价:
¥FOTRIC 280 科研热像仪
简介:
FOTRIC280科研热像仪简介:FOTRIC 280系列共分为4个型号:285/286/287/288,一键快速自动对焦,180度可旋转镜头,OLED触控显示屏。自定义绘制时间温度曲线,研发客户优异选择。详情:          专家级科研热像仪
联系报价咨询购买

产品介绍

FOTRIC 280 科研热像仪

简介:

FOTRIC 280系列共分为4个型号:285/286/287/288,一键快速自动对焦,180度可旋转镜头,OLED触控显示屏。自定义绘制时间温度曲线,研发客户优异选择。

详情:





FOTRIC 280 科研热像仪



FOTRIC 280 科研热像仪 专家级科研热像仪



FOTRIC 280 科研热像仪









FOTRIC 280 科研热像仪FOTRIC 280 科研热像仪                                         FOTRIC 280 科研热像仪


  FOTRIC 280 科研热像仪





 FOTRIC 280 科研热像仪





出色成像

令人惊艳的热成像效果





FOTRIC 280系列采用自发光的1080P超高清OLED显示屏(1920×1080分辨率),1000000:1的超高对比度、170°

超大可视范围、微秒级反应速 度,配合HDR高动态范围图像显示技术,呈现高质量热像画面。



FOTRIC 280 科研热像仪

                                                                                                                                                                                      OLED显示屏与LCD显示屏

专有技术

FOTRIC专有成像技术





利用FOTRIC自有复合调色聚焦成像技术 ,其出色的热成像质量,非常适用于复杂场景中分析特定目标的细微温差,有

利于现场快速得出正确的诊断结论。



FOTRIC 280 科研热像仪

                    复合调色聚焦成像技术开启前的热像图                                                  复合调色聚焦成像技术开启后的热像图



FOTRIC同时拥有高温差均衡成像技术 ,可以在高温差场景中清晰显示所有目标的热梯度。



FOTRIC 280 科研热像仪

                     高温差均衡成像技术开启前的热像图                                                    高温差均衡成像技术开启后的热像图



FOTRIC还拥有细节增强融合成像技术,可以在热像图上融合可见光轮廓细节,轻松定位故障的具体位置。



FOTRIC 280 科研热像仪

                      细节增强融合成像技术开启前的热像图                                             细节增强融合成像技术开启后的热像图



全辐射热像仪



可拍、可录、可分析





本机全辐射热像小视频录制,可自定义帧频或间隔;



FOTRIC 280 科研热像仪

全辐射热像小视频录制



本机直接分析热像图和热像视频,使用更轻松。检测现场对拍摄的数据进行专业分析,避免重复拍摄,方便快捷。

支持高低温自动捕捉,本机可添加20个测温点、20个测温区域与20条测温线同时测量。



FOTRIC 280 科研热像仪

本机分析



本机设置各区域不同发射率,实现不同材质单独准确测量,保证测温的准确性。



FOTRIC 280 科研热像仪

本机分区发射率设置

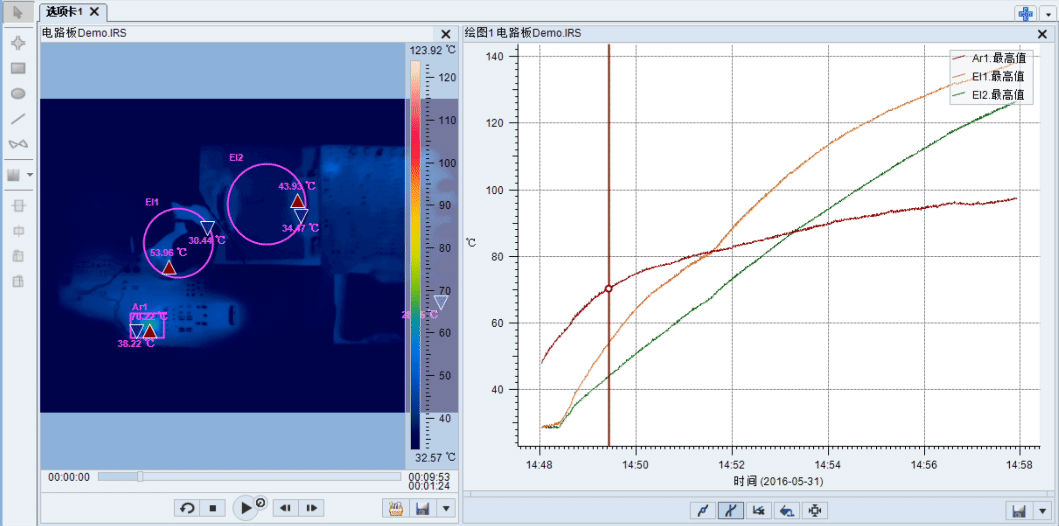

热像视频

重新定义全辐射热像视频





FOTRIC 280系列热像仪具有全辐射热像视频流输出功能,配套软件可支持1TB(1024GB)的单个全辐射热像

视频录制,且支持自动采集数据与自定义采样帧频。



FOTRIC 280 科研热像仪

全辐射热像视频趋势分析



微距镜

独立标定微距镜





FOTRIC热像仪胜任20μm的微观温度分布测量,且均为独立标定(FOTRIC原装微距镜与主机一对一做温度标定),

能够使测温精度得到保证。



FOTRIC 280 科研热像仪FOTRIC 280 科研热像仪





专业分析软件

热像分析,绝不是单一热像图





FOTRIC AnalyzIR软件为满足研发用户使用需求而开发,从图像、温度及时间的三维角度来进行测试分析。

一张图将拥有更多的细节和变化过程,比常规设备维护类热像仪的研究更深入,数据更可靠、论文更漂亮。



FOTRIC 280 科研热像仪

注: 原始/温差模式

② 点、线、框、调色板、等温线等工具

③ 采样前/后温度修正,支持发射率分区域设置

④ ROI温度/时间曲线;ROI±ROI温度/时间曲线;不同视频曲线叠加对比

⑤ 线温分布

⑥ 直方图

⑦ 热像三维图







 技术参数





  型 号Fotric 288Fotric 287Fotric 286Fotric 285  基本参数  红外分辨率640x480512x384384x288320x240  超像素技术有(增强到1280x960像素)有(增强到1024x768像素)有(增强到768x576像素)有(增强到640x480像素)  热灵敏度 (NETD)<25mk@30℃<30mk@30℃<25mk@30℃<30mk@30℃  视场角(FOV)25°x19°20°x15°25°x19°21°x15°  空间分辨率(IFOV)0.68mrad0.68mrad1.14mrad1.14mrad  数码变焦1~35倍1~25倍1~16倍1~16倍  探测器类型焦平面阵列(FPA),非制冷型红外探测器  像元间距17μm  响应波段7~14μm  镜头光圈F1.0  帧 频60Hz  *小成像距离0.2m                                                                 0.1m  对 焦连续,自动(单次拍摄)或手动调焦  测温功能  测温范围-40℃~700℃(-40℃~150℃/0℃~350℃/0℃~700℃)  高温扩展1200℃扩展  测温精度±2℃或±2%,取大值(环境温度在10℃~35℃时)  高低温        定位自动捕捉高低温点  点测温20个可移动测温点15个可移动测温点  区域测温20个可移动测温区域(方形测温区域或圆形测温区域)15个可移动测温区域(方形测温区域或圆形测温区域)  线测温20条测温线15条测温线  全屏发射率校正有  发射率表有  分区发射率校正有  反射温度校正有  大气传递校正有  外部光学透过率校正有  本机分析有,在热像仪上可直接分析拍摄的全辐射热像照片与全辐射热像视频  视 频  全辐射热像小视频全辐射热像小视频录制,自定义采样间隔  全辐射红外视频流有,实时传输原始数据到PC  触发录制时间触发、温度触发、外部触发  自定义录制帧频自定义帧频或间隔  非辐射红外视频流使用HDMI传输  图像显示  显示屏类型OLED触摸屏,170°可视范围  显示屏尺寸5.5 英寸  显示屏对比度1000000:1  显示屏分辨率1920x1080像素,1080P超高清显示  数字图像增强有  复合调色聚焦成像技术有  高温差均衡成像技术有  细节增强融合成像技术有  内置数码相机工业级500万像素  LED照明灯有  画中画有  标准调色板15种  超对比调色板15种反转调色板  手动图像调节有  自动图像调节有  *小温宽范围 (手动模式下)2°C  *小温宽范围 (自动模式下)4°C  专业功能  颜色报警(等温线)有  测量功能报警高温报警、低温报警  自动命名热像图支持二维码与条形码  语音附注有  文本附注有  可见光图片关联技术有  报告有  镜头识别自动  分析软件FOTRIC AnalyzIR  全辐射动态温差分析技术有  支持语言中英文  储存与传输  存储介质内置16G闪存+128G高速SD卡  SD卡有  图像文件格式标准JPEG,包含测量数据  视频文件格式.IRS  文件格式,可见光图像标准JPEG格式,自动与对应的热像图关联  音频有  传输接口USB Type-C、HDMI、蓝牙、Wi-Fi  视频,连接器类型HDMI接口  无线连接Wi-Fi ,蓝牙  Wi-Fi 属性标准:802.11b/g,频率范围:2412–2462MHz,*大输出功率:15dBm  蓝牙有  GPS定位在室外将GPS位置信息自动添加至每张静止图像中  远程显示查看有,在PC或电视监视器上查看热像仪的视频流通过USB连接到PC上的FOTRIC AnalyzIR软件;通过HDMI连接到显示器 。  远程控制操作有,通过FOTRIC AnalyzIR软件  USB功能向PC传输全辐射热像视频流;读取热像仪内部闪存数据;读取SD卡数据  USB,标准USB 3.0  天线内置  电池与环境  电池类型3块可充锂电池  电池工作时间环境温度25°C时,连续使用时间 > 5小时  电池充电时间2.5h充满电量的90%,由LED灯指示充电状态  电池充电系统DCP座充  电源管理模式有  工作温度-20℃~50℃  存储温度-40℃~70℃  相对湿度<90%RH  物理参数  激 光有,2级  激光分类半导体AlGaInP二极管激光,1mW, 635nm(红色)  电磁兼容性(EMC)IEC 61326-1:基本电磁环境  抗无线电干扰FCC第15.247部分  防护等级IP 54 (IEC 60529)  抗撞击25g (IEC 60068-2-29)  抗振性2g (IEC 60068-2-6)  安全性IEC 61010-1:过压类别 II,污染等级 2  US FCCCFR 47,第 15 部分 B 节  热像仪尺寸215x144x90mm  人体工程学设计180°可旋转镜头  三脚架安装底座UNC ¼"-20接口可直接连接三脚架  保修期主机2年,电池5年,探测器10年  建议校准周期两年(假定正常操作和老化)   产品标配热像仪主机(带镜头)、可充电锂电池(3块)、电池充电器、镜头盖、USB线缆、HDMI连接线、高速SD卡、保修卡、用户手册、原厂标定证书、手腕带、颈带、card reader 、U盘、硬质便携箱













FOTRIC 280 科研热像仪FOTRIC 280系列可选镜头



设备型号可选镜头Fotric 288M50-288微距镜(标定量程0~150℃)M20-288微距镜(标定量程0~150℃)L12-288长焦镜L50-288广角镜Fotric 287M50-287微距镜(标定量程0~150℃)M20-287微距镜(标定量程0~150℃)L9-287长焦镜L40-287广角镜Fotric 286M100-286微距镜(标定量程0~150℃)M50-286微距镜(标定量程0~150℃)L12-286长焦镜L46-286广角镜Fotric 285M50-285微距镜(标定量程0~150℃)M20-285微距镜(标定量程0~150℃)L10-285长焦镜L38-285广角镜

注:单个设备*多配3个镜头(包括标准镜头与高温扩展)。







FOTRIC 280系列可选配件





  LW1-28x:主机延保1年 28x主机延保服务,延保*多不超过3年。 28x-LT7:+1200℃高温扩展(售前选配) 28x可以准确测量高达+1200℃的温度。 LT7- 28x:+1200℃高温扩展(售后选配) 28x可以准确测量高达+1200℃的温度。 LC1-28x:标定服务 对于单个镜头,温度量程从-40℃~700℃的范围内,在热像仪无法通过计量校准时, 需要制造厂家重新对热像仪进行温度标定服务。 S61:颈带 现场热像测试时,可将热像仪挂在脖子上,预防意外掉落。 S63:便携软包 便于携带热像仪的软质尼龙包,带有腰带和肩带。 S64:硬质便携箱 提供结构坚固且防水的塑料便携箱,牢牢固定所有器件。支持锁扣防盗和通气阀,便于航空运输。 S71:Type-C3.0接口USB线缆 用于通过USB协议将热像仪连接至计算机进行通讯。 S72:高清视频线 HDMI高清连接线可用于将图像从热像仪传输至显示器上。 S81:可充电锂电池 大容量可充电锂电池,续航时间不低于5小时,能够延长现场测试的时间。 S82:锂电池充电器 DCP座充型锂电池充电器,由LED灯指示充电状态。

注:28x中的x代表具体产品型号,例如**项LW1-28x:主机延保1年,LW1-286则表示286主机延保一年。









应用案例

 FOTRIC 280 科研热像仪
