LEAP电活性柔弹性拉伸传感器套件

LEAP电活性柔性拉伸传感器套件

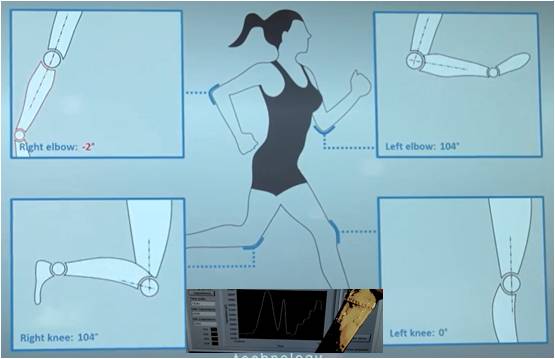

基于EAP电活性材料技术的弹性拉伸传感器是可穿戴运动捕捉和监视和测量软结构运动的选择。

无线传感器套件概述：

拉伸传感器套件使您能够快速接触到我们的拉伸传感器。

该套件可用于软结构（如人体、纺织品和其他柔性结构）的无干扰监测。

制作可穿戴运动捕捉原型或描述传感器特征以实现产品集成。

拉伸传感器套件包括：

•两个拉伸传感器（见数据表），

•一个同时测量多达4个传感器的无线测量电子设备（见数据表），

•充电线，

•包含图形用户界面软件的USB驱动器。

图形用户界面:

弹性体拉伸传感器（04D0010）

LEAP技术拉伸传感器由高质量弹性体材料制成，是一种多功能、高弹性电容式应变计。

可伸缩的传感器能够不引人注目地捕捉人、机器和复杂表面的运动；

•电容传感特性确保精确和可重复的测量；

•轻巧且基于纺织品的布线，便于纺织品集成；

•固有的耐冲击、振动和错位能力；

•对施加表面压力的响应；

•可水洗。

尺寸（mm）:

注：可拉伸区厚度：0.4mm。

工作原理

传感器的电容变化拉伸或位移是线性和可重复的。由于传感器结构中所用材料的非线性模量，对作用力的响应是非线性的，但可重复。

内部结构：

传感器由三个电极构成，外部两个电极连接到同轴电缆的屏幕上。这是为了让电子测量电容的方式，尽量减少电容耦合到其他物体。这在可穿戴设备中尤其有用。

规格:

* ：这些传感器在形状、尺寸、拉伸、灵敏度、连接和封装类型上高度可定制。请联系我们的定制版本和具体的产品开发和测试需要。

测量电容

建议使用恒流充电电路测量电容，使测量对R1的波动值不敏感。提供此类电子设备，用于测量电容并将其转换为选定的单位。请联系我们了解更多。

无线传感器电子模块：

这个易于使用的电子箱是专为电容传感器测量。所包含的电路和软件能够测量可变电容和可变等效串联电阻（ESR）的电容器。由于其通用的测量技术，该装置可以测本传感器以及来自第三方的EAP传感器。该电路配有专有的PC软件，使您能够测量、保存和显示实时数据。API可根据要求提供。该板可以测量多达四个传感器，并配备了蓝牙和数据传输电缆连接。

输入和输出：

技术规格：
