Acellent SMART Layer多层复合薄膜压电传感器

Acellent  SMART Layer多层复合薄膜压电传感器

Acellent公司的专利产品SMART Layer是一种嵌入集成了压电驱动与传感元件网络的智能夹层，易于对几何形状复杂的结构进行整体监测。因为采用的是非常薄的绝缘膜设计，所以，它比传统的线路设计更轻，更易粘贴安装于现有结构表面，或者在复合材料制造过程中埋入。该专利技术在结构健康监测领域已被广泛应用，因为它具有精确、可重复安装的独特能力，可以提供连续可靠的损伤检测结果。

SMART Layer智能层传感器网络已经通过飞行测试，以及下列测试：

机械和电子疲劳测试

振动、机械和热冲击测试

液浸、盐雾和湿度测试 。

SMART Layer智能层传感器网络，如果采用Simco Simtar-200 Coal Tar Epoxy，MIL- PRF-23377J， MIL-C-46168D，MIL-DTL-24441涂层做防护，则可以经受长期的恶劣环境暴露。

SMART Layer智能层特性 ：

轻薄、可弯曲、轻质绝缘膜

适用于各种几何结构 ；

精确的传感器布置可用于精准损伤检测 ；

对于复合材料和金属结构的监测均适用 ；

能进行表层贴装，或者嵌入结构内部 ；

适用于大面积监测或局部区域热点监测 ；

能进行“主动”损伤检测和“被动”撞击监测 ；

在复杂的恶劣环境，持久可靠 ；

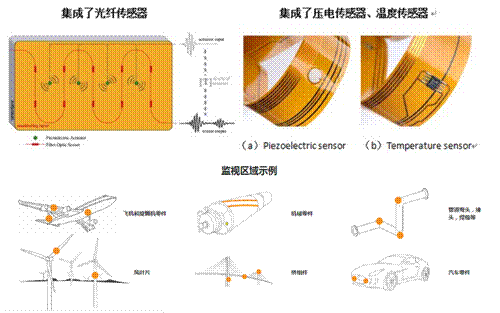

可以集成：应变片、光纤、温度传感器及MEMS；

多路径线路方案可选，提高Layer的耐受性 ；

防护可选 ；

电绝缘性能非常好 ；

易于安装 。

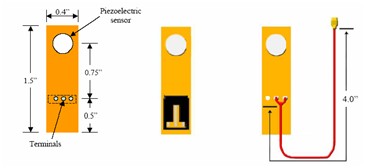

单传感器智能层

单传感器能被准确地放置在结构当中需要用到的地方。单传感器可以广泛分布在大型结构上用于被动撞击监测，也可以相互靠近一点放，用于高分辨率损伤检测。

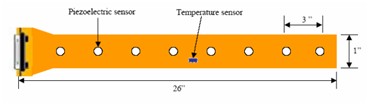

多传感器智能层条带

具有多传感器的SMART Layer智能层条带，传感器之间的间隔是预先设计好的，易于安装和精确确定传感器间距。

定制化的智能层传感器网络

我们可以根据客户结构监测的需要，设计专门的SMART Layers智能层传感器网络。SMART Layer智能层，在设计上高度灵活。能够在几何形状复杂的结构上进行传感器的精确安装，以便提供持续可靠的损伤检测结果。

SMART Layer智能层的安装

传感器可以通过环氧树脂或胶带，单独进行表面贴装。然后通过加压和加热来整形密封环氧树脂，再根据环境的需要涂上防护涂层。由于SMART Layer耐热、耐压，所以可以在制造过程中把它直接嵌入到复合材料当中。传感器在表面安装过程中，也可以采用临时性的粘接，易于日后拆卸。    SMART Layer智能层传感器安装套件如下图所示：
