压电薄膜传感器

压电薄膜传感器解决方案

压电薄膜作为传感器、执行器和能量采集器，在声学与超声、医疗与健康，体育与休闲、控制与检测、交通、人机界面、安防、物联网等多个领域有广泛应用。

FW简介

FW压电薄膜是专为科研提供的无电极薄膜。借助其出色的压电性能，可作为声学、超声、水声、

力学等传感器、作动器和能量采集器的核心压电元件。

客户可根据需求，采用磁控溅射，真空蒸镀，丝网印刷等技术在薄膜表面镀上金、铜镍合金、铝、

银等电极，

引出导线后即可用于多种产品的开发与应用。［注：此产品无电极。］

内部结构

压电薄膜的内部含有众多扁平状孔洞。该扁平状的孔洞具有很强弹劲性。这种蓬松而强劲的孔洞，不仅能够保证其在承受微小振动，如声音信号时有足够高的灵敏度；而且也能保证其在承受巨大压力荷载，如汽车轮压力时压电薄膜仍然处于弹性变形范围。

让压电薄膜产生神奇压电性能的关键，正是储存于这些孔洞结构中的永久正负电荷。

工作原理

像“海绵挤水”一样，当 压电薄膜受到压力的作用时，其厚度发生变化，并随之产生了相应的电荷，这些电荷在薄膜的上下电极上积聚，从而产生了与作用力大小相对应的电荷；相反，当给压电薄膜接通变化的电压信号，会使得薄膜的上下运动或振动，从而产生作动力或声音。

工作原理图

FD简介

FD压电薄膜是专为产品开发与应用商，提供的OEM定制型压电薄膜。该内部储有永久电荷的孔洞型压电薄膜，可作为声学、超声、水声、力学等传感器、作动器和能量采集器的核心压电元件。

-FD压电薄膜是专为客户提供OEM定制。

OEM定制

FD压电薄膜为客户提供OEM定制。客户可根据需求，定制各种形状与尺寸（含阵列式）的压电薄膜，可定制铝或银作为电极。［温情提示：定制不同的产品将影响其性能与价格]更多柔性及压电薄膜压力测量传感器与应用方案需求发送至： 南京合越智能技术服务邮箱amz_l008@163.com，我们将第一时间给您反馈。

客户定制样图

SS简介

专为传感器应用商提供了一种标准型尺寸的压电薄膜传感器－SS传感器。

SS传感器由压电薄膜、上下电极、保护层薄膜或屏蔽层构成。其中上下电极分别用间距为2.54mm的针状金属端子链接并引出，标准的金属端子方便客户直接用于PCB板焊接，或采用杜邦导线引出。

规格

SS传感器有：矩形或圆形两种型号的传感器。

SD简介

SD传感器是一种专为传感器应用商提供OEM定制的压电薄膜传感器。

SD传感器由压电薄膜、上下电极以及保护层薄膜构成。其中上下电极分别用间距为2.54mm的针状金属端子链接并引出，标准的金属端子方便客户直接用于PCB板焊接，或采用杜邦导线引出。

OEM定制

SD传感器为客户提供OEM定制。客户可根据需求，定制各种形状与尺寸（含阵列式），定制 Al或Ag电极，定制屏蔽型封装。［温情提示：定制不同的产品将影响其性能与价格]

声学与超声

麦克风：价格低廉、超薄轻质的压电驻极体麦克风。

耳机：价格低廉、超薄轻质的宽频压电耳机。

定向扬声器：更低成本的相控阵结构。

医疗与健康

医疗床垫：无接触式监测心跳、呼吸、动作。

电子听诊器：高灵敏度、轻质超薄的医用传感器。

监测康复智能服装：移动式24小时监测呼吸、心跳。

医疗座椅：无接触式临床BCG诊断。

更多柔性及压电薄膜压力测量传感器与应用方案需求发送至： 南京合越智能技术服务邮箱amz_l008@163.com，我们将第一时间给您反馈。

人体步态分析：柔性、廉价、灵敏的大面积压力传感器。

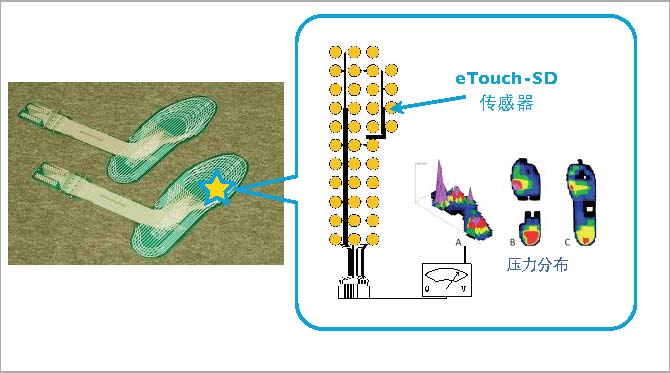

脚底压力分布：轻质柔性、廉价的阵列压力传感器。

体育与休闲

电子靶、电子琴、电子鼓：二维定位、压力触发、振动触发的佳选。

跳舞毯、弹子机：轻质、耐用、高灵敏的压力触发器。

拳击力测量器：廉价、超薄轻质、与人体匹配好。

电子护具：廉价、超薄轻质、高灵敏的搏击力触发。

更多柔性及压电薄膜压力测量传感器与应用方案需求发送至： 南京合越智能技术服务邮箱amz_l008@163.com，我们将第一时间给您反馈。

乐器拾音器

更低成本、轻质超薄的薄膜拾音器。

交通与安防

高速动态称重（WIM）：路面破坏更小，更轻便、更廉价。

压力垫报警器：更低成本、轻质超薄居家老人护理。

更多柔性及压电薄膜压力测量传感器与应用方案需求发送至： 南京合越智能技术服务邮箱amz_l008@163.com，我们将第一时间给您反馈。

周界入侵报警器：地下、墙壁、围栏埋入式、张贴式报警器。

振动报警器：轻小、廉价、灵敏振动报警器。

工业与检测

加速度传感器：廉价、宽频压电加速度计。

声发射传感器：柔性、宽频、廉价声发射传感器。

动态压力传感器：轻质、廉价、灵敏的多尺寸压力传感器。

振动传感器：简易、轻质、廉价的振动传感器。

气象及模拟环境传感器：轻质柔性、灵敏、廉价的雨滴、冰雹探测。

能量采集：超薄、耐冲击、柔性的能量采集器。

更多柔性及压电薄膜压力测量传感器与应用方案需求发送至： 南京合越智能技术服务邮箱amz_l008@163.com，我们将第一时间给您反馈。

人机界面

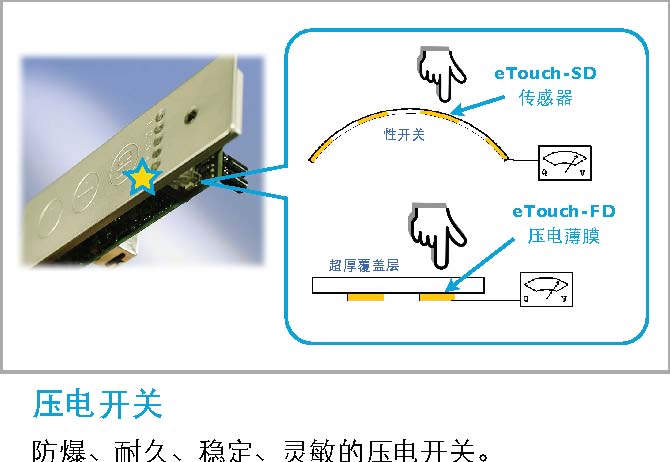

触摸屏：防爆、耐久、稳定的压电式触摸屏。

操作杆：灵敏、快速反应、耐用的操作杆。

键盘：超薄、耐用、稳定、柔性的压电式键盘。

如有定制需求或更多应用，欢迎联系我们，发送邮件至： 南京合越智能技术服务邮箱amz_l008@163.com，我们将第一时间给您反馈。
