产品介绍
德国FESTO气动肌腱DMSP/MAS
拉伸力大,缸径小
频率可达 150 Hz
无摩擦的运动
气密封
耐脏
创新的气动肌腱原理
气动肌腱是一个膜片收缩系统,简而言之,就是一根在压力下会收缩的气管。这项创新基于一种由斜方形网状纤维强化软管组成的拉伸材料。收缩开始时可用的拉力为最大值,然后随行程几乎呈直线递减。
气动肌腱拉伸型驱动器,模仿肌肉的自然运动。其由可伸缩的管子和相应的接头组成。可伸缩的管子由橡胶膜片以及内部面上的由聚芳基酰胺线制成的无弯曲纤维组成。膜片为气密封,密封住工作介质。纤维线用于加强强度并传递能量。当内部压力增高时,膜片就沿着周长方向扩张。这就产生了一个拉伸力,并产生纵向运动。可用的拉伸力在收缩一开始就达到最大值,随后行程缩短。气动肌腱被外部力预张紧时会纵向扩张。另一方面,气压增加时,气动肌腱会收缩,其长度就会缩短。
在 DMSP 型号中,膜片通过套管弯曲,集成了连接件。DMSP 与 MAS 型的不同之处在于其紧凑的结构(横截面小25%,重量轻30%)。在 MAS型号中,膜片通脱螺纹接口夹紧。连接件和螺纹杆可单独供货。MAS还可选夹紧力限制器。

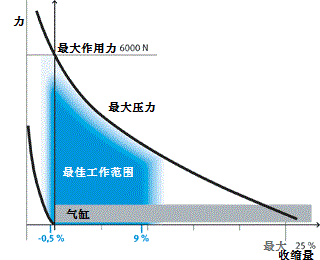

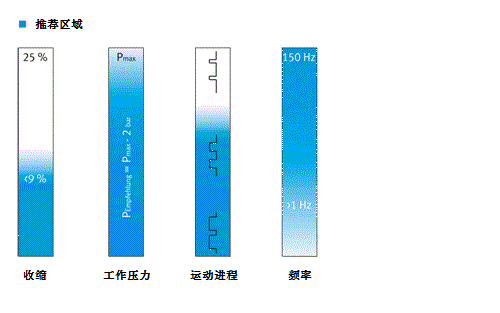

在最简单的情况下,气动肌腱作为单作用驱动器,作用于机械弹簧 紧。理想预张紧:额定长度的 0.5%。就气动肌腱的技术属性而言,这种工作状态最为理想:在无压状态时,膜片不会被压缩。进气增压时,气动肌腱预张紧,产生最大的力,同时具有最佳动态特性,耗气量也很少。收缩率小于9% 时可提供最为有效地工作范围。气动肌腱的收缩率越小,其工作有效性越高.
外力发生变化时,气动肌腱工作特性就跟弹簧类似:其跟随力的作用方向。对于气动肌腱,“气动弹簧”和弹簧刚度可能发生变化。气动肌腱作为气动弹簧时,压力或体积恒定。这就产生了不同的弹簧特性,让弹簧效果与应用完美匹配。
夹紧
在热柜制造厂的焊接车间,夹紧金属板的装置
客户可以受益于:
夹紧力大,直径小
耐污垢
无摩擦运动
气密
振动和摇晃
手动设备,对焊接接头进行高频锤打,以降低表面张力
客户可以受益于:
频率为 90 Hz
幅度/频率可分别调整
气动弹簧
经轴制动装置,使织机的纱线张力达到最佳状态
客户可以受益于:
弹簧弹力可调
无摩擦运动
气密
易于使用
注意事项:
不得扭结、弯曲或扭转,因为这会导致膜片过早失效。
预拉伸不超过 0.5% 可防止扭结和弯曲。
动作顺序:尽可能缩短无压状态(-> 剩余压力降至 0.5 bar)的时间
接口的派生型 | |
塑料接口 | |
根据各个客户的规格设计的个性化接口 | |
集成了阀/减压阀的接口 | |
推动型气动肌腱 | |
规格:10 / 20 / 40 mm 单作用,推动型 允许的最大收缩量:额定长度的 25% 力:0 ... 6,000 N 弹簧复位 | |
体积缩小的气动肌腱 | |
耗气量降低 响应时间改善 | |
膜片调整 | |
调整: 直径 材料 标签 纤维几何形态,以调节力-位移特性 | |
旋转模块,带扭转膜片 | |
规格:10 / 20 / 40 mm 力:0 ... 70 Nm 可以位于中间 |
